Přehled novinek ve SPIRITu 2024

Novinky verze 2024 ke stažení (PDF, 1,02 MB)

Popisy prostorů s referenční čarou

Lepší čitelnost půdorysů a větší flexibilita při rozvržení půdorysu.

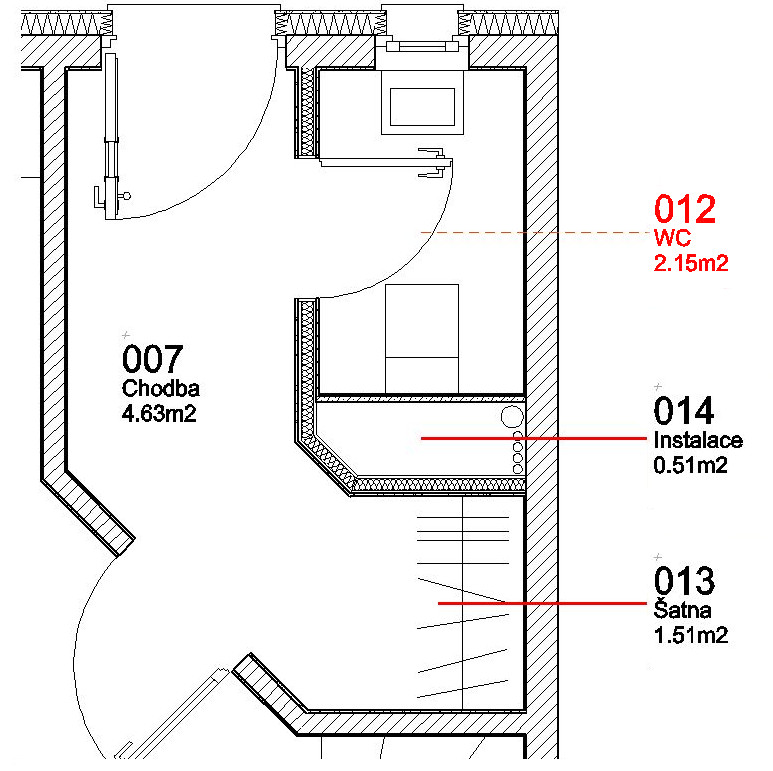

Dříve byla odkazová čára mezi popisem prostoru (místnosti) a prostorem zobrazena pouze dočasně, když byl popis prostoru nebo samotný prostor vybrán. Ve SPIRITu 2024 může být tato odkazová čára zobrazena trvale.

Volbu Zobrazit odkazovou čáru lze zapnout nebo vypnout v Objekt inspektoru pro prostory v části atributů Popis prostoru. Tuto vlastnost lze také přenést pomocí formátovacího štětce. Referenční čára je zobrazena v barvě elementu a podle vlastností typu čáry popisu prostoru.

Rozšíření nástroje pro výběr objektů

Často se může stát, že potřebujete vybrat podobné elementy výkresu s různými vlastnostmi. Může se také stát, že elementy vypadají, že mají stejné hodnoty. Ty se však mohou od sebe lišit v minimálním rozsahu desetinných míst.

Aby bylo možné vybrat takové objekty na základě jejich vlastností, byl výběrový nástroj v Objekt inspektoru - "Kouzelná hůlka" rozšířen o jednoduché filtry.

< Menší
= Rovná se
> Větší

Všechny elementy, které odpovídají filtru, lze vybrat pomocí výběru oblastí. Takto vybrané objekty lze nyní společně upravovat pomocí Objekt inspektoru.

Uložení výkresu jako prototyp

Chcete-li si zjednodušit začátek nového projektu, můžete pracovat s vlastními prototypovými výkresy. Poslední projekt se často používá jako základ pro další projekty a nepotřebný obsah se vymaže. Takto uklizený a vhodně připravený výkres je potřeba pouze uložit do složky prototypových souborů.

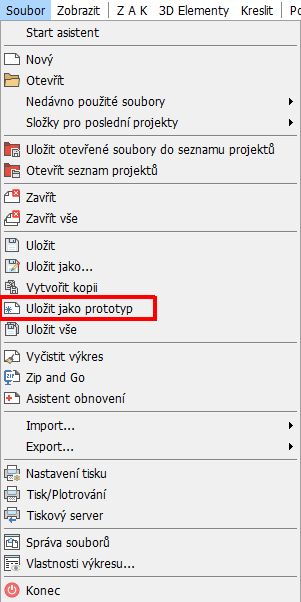

Aby bylo vytváření vlastních prototypových výkresů rychlejší, byla ve SPIRITu 2024, do roletového menu Soubor přidána funkce Uložit jako prototyp. Tato funkce uloží kopii aktuálního výkresu do složky pro prototypové výkresy zadané v nastavení systému. Správnou složku pro uložení již není třeba hledat. Použije se standardní cesta úložiště, nebo cesta definovaná pro kancelář.

Zobrazení hodnot barev

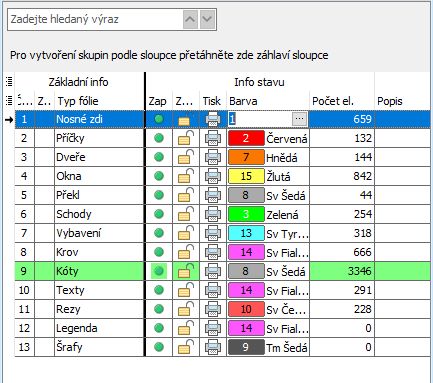

Uživatelské rozhraní SPIRITu 2024 bylo z hlediska zobrazení barev revidováno. To znamená, že číslo barvy i název barvy lze zobrazit na všech místech, kde jsou zobrazeny a definovány hodnoty barev. Barvu lze například v Objekt inspektoru nebo v dokovacím dialogu Správa fólií změnit přímým zadáním čísla barvy. Již nemusíte nutně vždy vybírat barvu z palety barev. Výběr barvy přes paletu barev je však samozřejmě stále možný.

Funkce vyhledávání dostupná v tabulkách

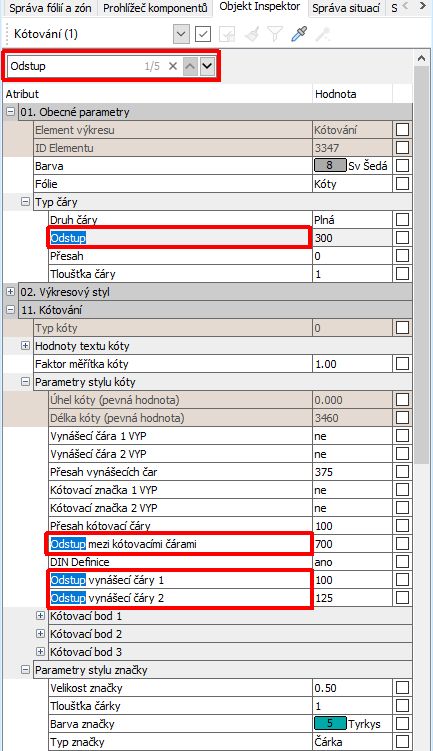

Na různých místech SPIRITu, kde se informace zobrazují ve formě tabulky, je nyní k dispozici kompaktní vyhledávací pole. Toto vyhledávací pole lze použít k vyhledání vlastností, parametrů, atributů a hodnot aktuálně vybrané oblasti.

Po zadání hledaného výrazu se zobrazí počet záznamů a nalezená místa jsou barevně zvýrazněna. Záznamy lze postupně přepínat pomocí dvou tlačítek se šipkami. Jednotlivé vlastnosti a atributy lze najít rychle, zejména u elementů s velkým množstvím atributů.

Použité hledané výrazy jsou během relace uloženy, dokud nejsou smazány, nebo dokud není SPIRIT ukončen.

Práce s referencemi - Referenční bod při vkládání

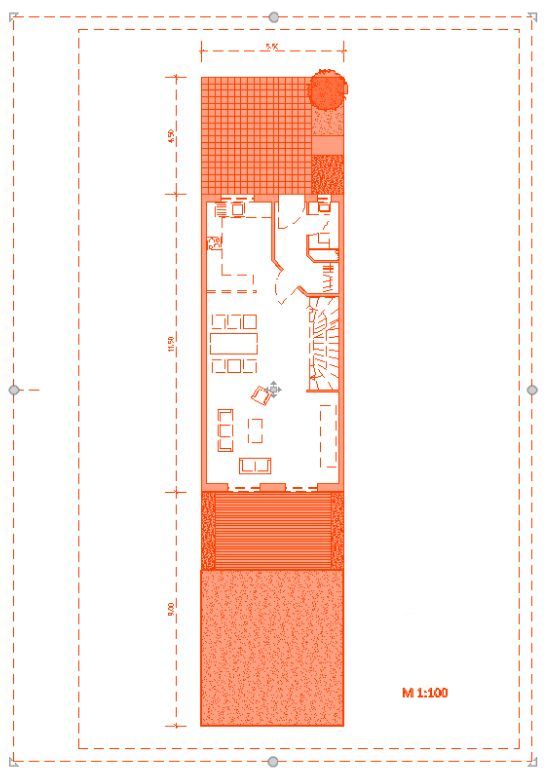

Referenční výkresy ve SPIRITu mají kromě středového bodu referenční bod ve všech čtyřech rozích. Při vložení se reference nejprve připojí ke kurzoru myši. Referenční bod je uprostřed reference. Referenční bod lze změnit pomocí volby F3 Za Roh nebo pomocí funkční klávesy F3. Kurzor připojený k referenci pak změní svou pozici na rohový bod. Klávesou F3 lze zvolit kterýkoliv ze čtyř rohových referenčních bodů.

Nyní byly přidány další čtyři referenční body. Stejně jako u symbolů je nyní středový bod mezi rohovými body nabízen také jako referenční bod. V kombinaci s dynamickým otáčením to poskytuje mnoho dalších možností pro umístění referencí.

Tyto nové referenční body jsou k dispozici také při umístění popisů prostorů a objektů. Při výběru se zde však nezobrazují žádné další úchyty objektů.

Práce s referencemi - Volný obrys

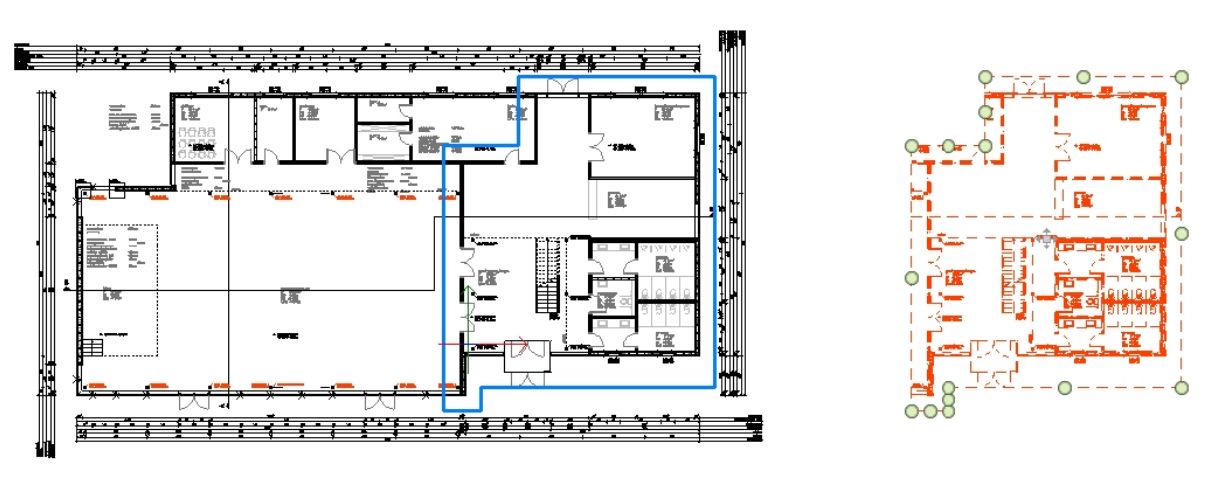

Dříve bylo možné oříznout referenci pouze pomocí obdélníkového kvádru ořezání. Ve SPIRITu 2024 lze použít k oříznutí reference také volný obrys. Tento obrys lze upravovat stejně jako polyline. Pomocí funkcí Přidat vrchol, Posunout vrchol, Táhnout hranu, Vymazat vrchol, můžete vytvořit libovolný tvar obrysu ořezání. Jednotlivé hrany lze také změnit na oblouky přes volbu Hrana > oblouk.

Tato možnost poskytuje nový nástroj pro větší flexibilitu v rozvržení plánu. Již nejsou potřeba žádné další elementy pro maskování oblasti.

Import a export DWG - Nový dialog

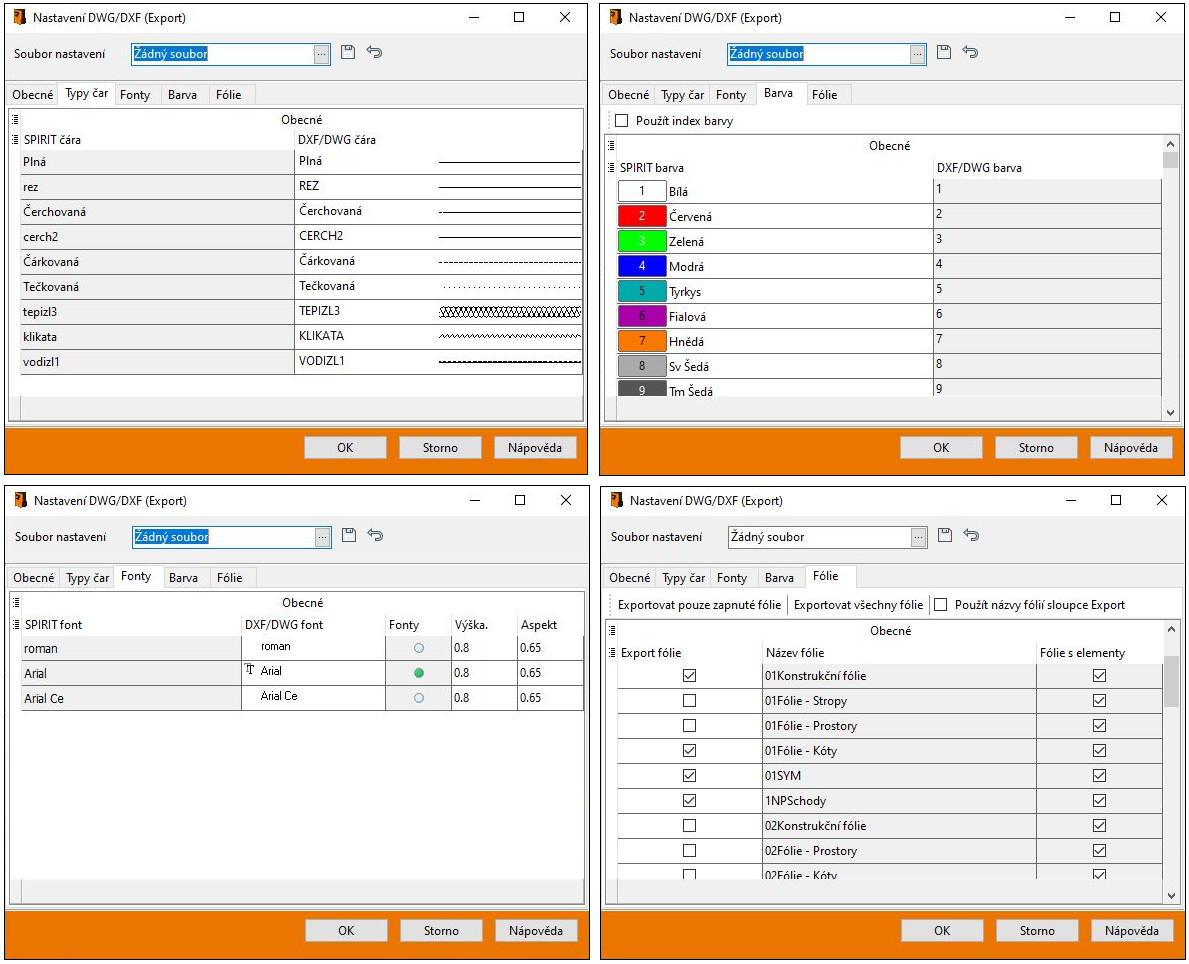

Dialogy pro DWG import a DWG export byly revidovány. Stejně jako v jiných dialozích se nyní používají tabulky, jejichž obsah lze přizpůsobit. Pořadí a šířku jednotlivých sloupců lze měnit. Obsah který není vyžadován lze skrýt. K dispozici jsou také funkce filtrování. Upravitelná pole jsou zvýrazněna bíle, pole která nelze změnit, jsou šedá.

Jednotlivé atributy jsou nyní přiřazeny přímo v řádku příslušné vlastnosti. Při importu je nově také možné zadat přímo číslo barvy a přiřadit ji tímto způsobem. Dříve se zde zobrazoval pouze název barvy.

Import a export DWG - Export komponent SPIRIT

Při výměně dat přes formát DWG jsou komponenty SPIRITu převedeny na symboly. Tyto symboly dříve obsahovaly velké množství výkresových elementů.

Při zpětném importu takových elementů do SPIRITu a následném rozkladu symbolů mohlo dojít ke "ztrátě" některých elementů nebo částí, například šrafování stěn.

Ve SPIRITu 2024 byl export komponent revidován a komplexnost generovaných symbolů byla redukována. Elementy, které nejsou nutné pro zobrazení, se již nevytvářejí a šrafování stěn se zachová.

Přenos struktury úrovní IFC souboru

Projekty lze do SPIRITu importovat jako reference přes rozhraní IFC. Pokud ještě neexistuje žádný model ve SPIRITu, lze ve SPIRITu 2024 použít importovaný model IFC k automatickému vytvoření struktury podlaží.

Vytvoří se fólie požadované pro systém ZAK, nebo lze použít již definované fólie. Výšky jsou zpočátku odvozeny z modelu IFC a jsou převzaty označení úrovní.

Tyto hodnoty lze zkontrolovat v novém dialogu a v případě potřeby upravit. Jakmile je struktura úrovní vytvořena, můžete pracovat jako obvykle v systému ZAK SPIRITu.

Nové šrafovací vzory

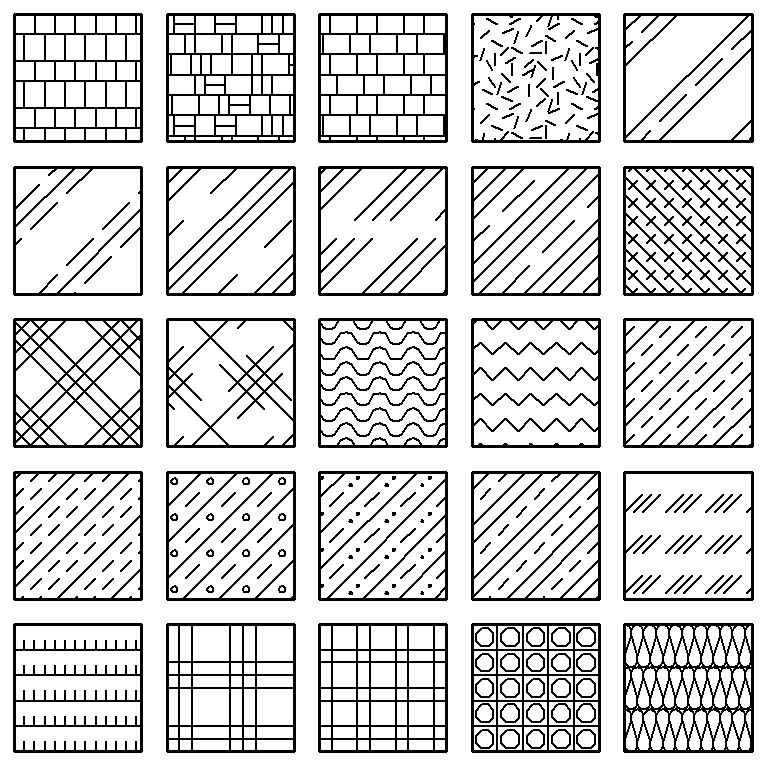

Soubor šrafovacích vzorů (Standard.pat) byl ve SPIRITu 2024 rozšířen. Bylo přidáno 25 nových šrafovacích vzorů, které nabízí větší možnosti výplní ploch.

Další změny a úpravy ve SPIRITu 2024

Aktuální verze zahrnuje četné požadavky uživatelů, které byly doručeny během mnoha diskusí s týmy prodeje, podpory a správy produktů. Zde najdete seznam některých položek, které byly zahrnuty do aktuálního vývojového cyklu:

Import a export DWG

Přístup k popisům prostorů při exportu a importu DWG byl upraven.
Import splines byl vylepšen.
Import MTexts byl vylepšen.

Práce s referencemi

Kontextové menu vybraných referencí bylo mírně přepracováno a je nyní srozumitelnější.
Funkce pro výběr plánů (situací) v rámci reference je nyní vizuálně a jasně oddělena od funkcí náležejících k výkresu.
Bylo přepracováno zobrazení ohraničení.
Ve správci referencí bylo do výběru fólií příslušné reference přidáno číslo fólie.
Další atributy reference lze změnit pomocí Objekt inspektoru.

Další rozšíření

Byly doplněny a rozšířeny kontextové lišty pro některé elementy.
Kontextové menu u některých výkresových elementů bylo rozšířeno.
V Objekt inspektoru byly rozšířeny další atributy.
